Testador de comutador-em carga

é um dos principais fabricantes e fornecedores de testador de comutador de derivação em-carga na China. Fique à vontade para vender produtos com desconto no atacado para venda aqui e obter cotação de nossa fábrica. Pedidos personalizados são bem-vindos.

OTestador de comutador-em carga (testador OLTC)é um instrumento de diagnóstico especializado projetado para avaliar o desempenho e a condição deComutadores-em carga (OLTCs)em transformadores de potência. Ao contrário dos testadores de resistência de enrolamento padrão que medem a resistência estática, o testador OLTC concentra-se nocomportamento dinâmicodo comutador durante sua operação de comutação.

O OLTC é a única parte móvel conectada aos enrolamentos do transformador durante a operação e é estatisticamente um dos componentes mais propensos a-falhas. Este testador utiliza ométodo de medição de resistência dinâmica(também conhecido como "método atual") para analisar o processo de transição entre taps. Ao injetar uma corrente CC e medir a queda de tensão no enrolamento durante uma mudança de tap, ele calcula a resistência de transição e traça a forma de onda de resistência-vs-tempo.

Esta análise revela problemas mecânicos e elétricos críticos, comodesgaste de contato, perda de tensão da mola, degradação do isolamento e desvios de tempo, permitindo a manutenção preditiva e evitando falhas catastróficas em transformadores.

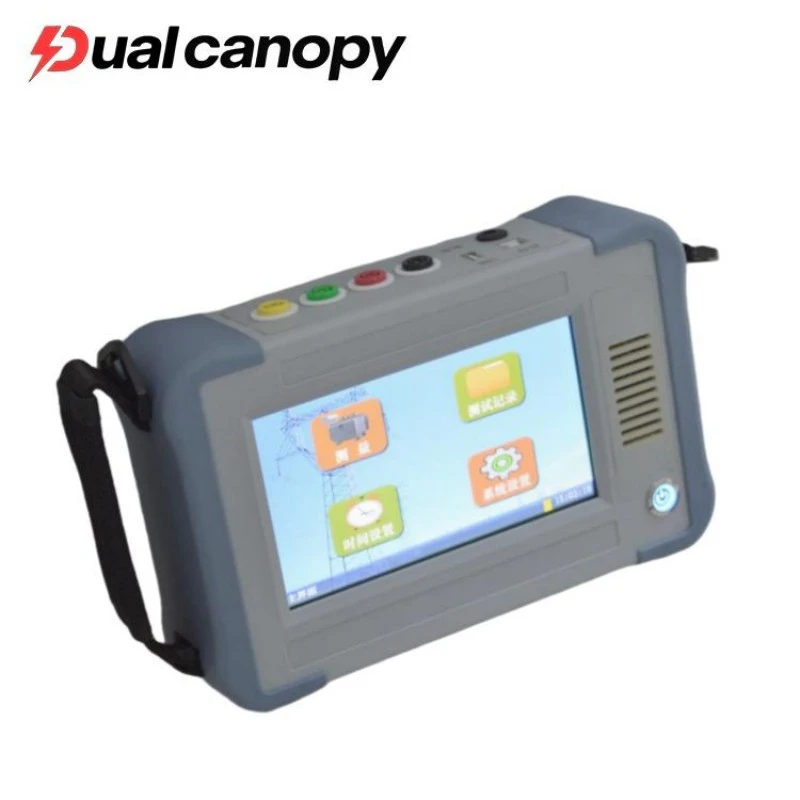

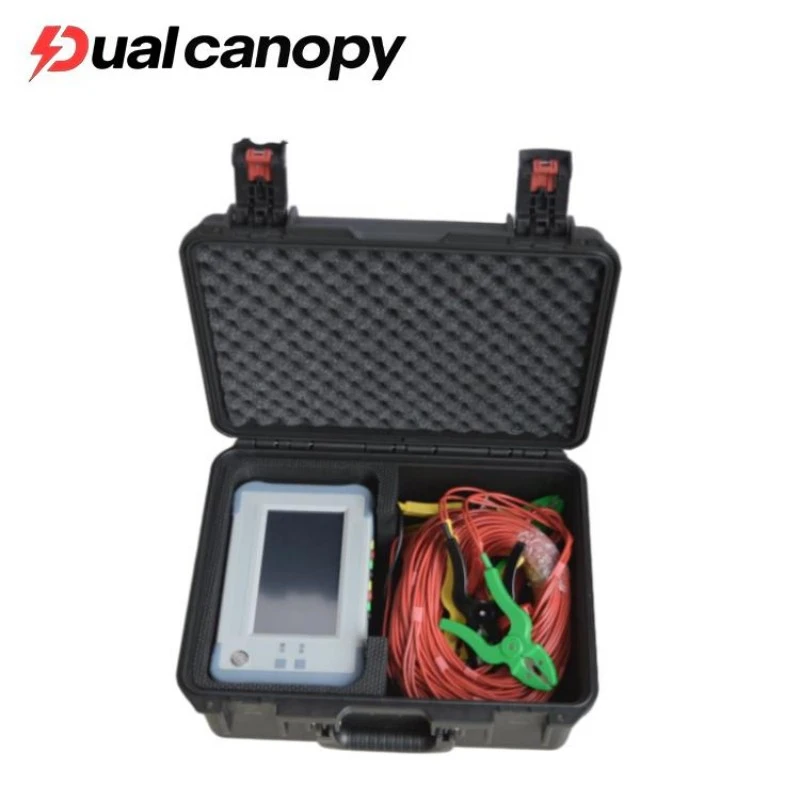

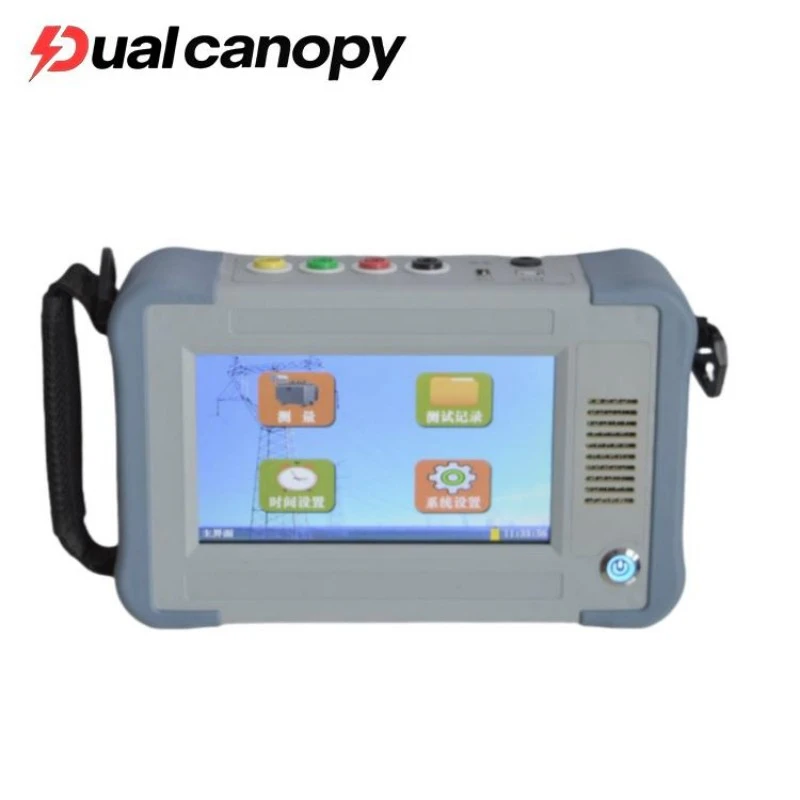

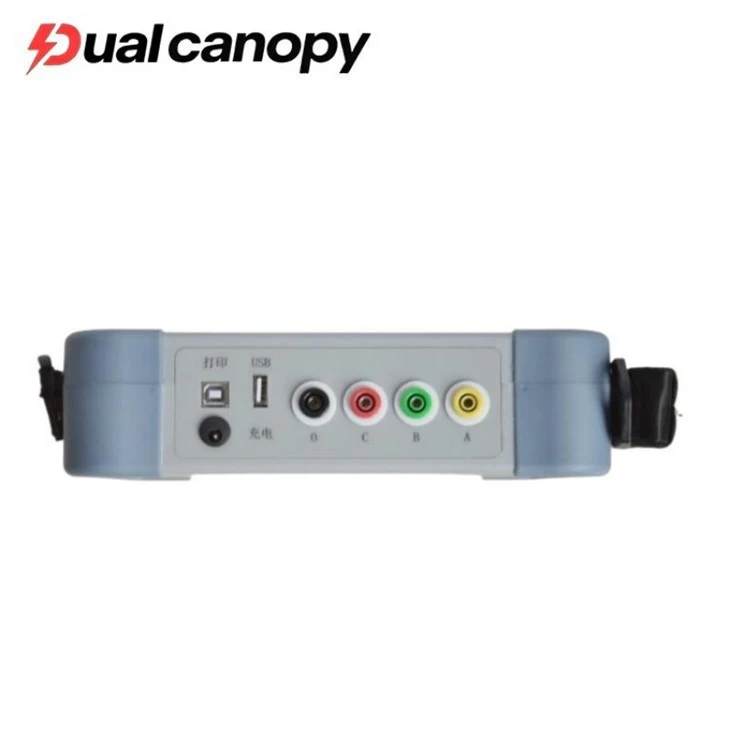

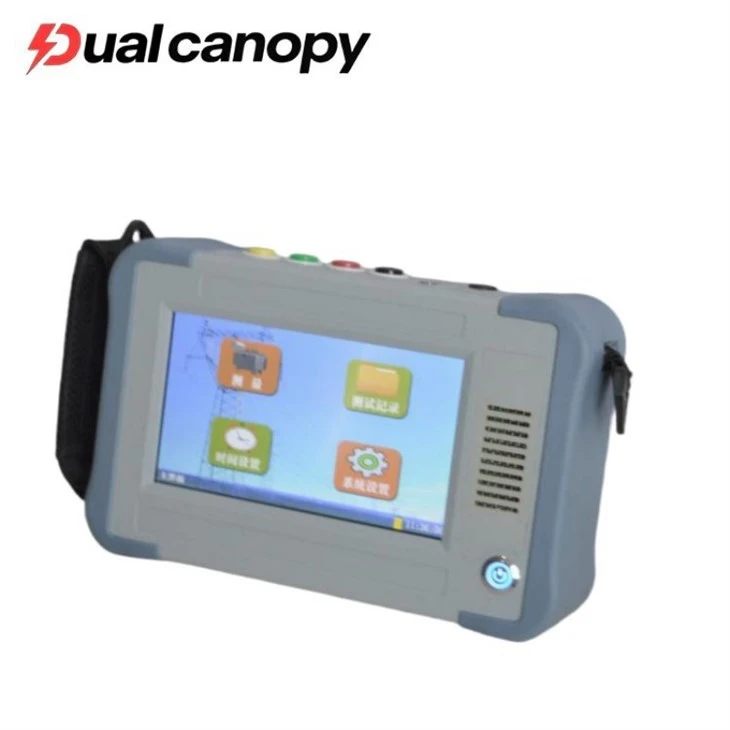

Testador de comutador portátil-em carga

1. O dispositivo pode custar uma grande corrente de saída, o dispositivo pesa menos
2. teste transformador tipo yn, y, d, valor de resistência sem conversão exibir diretamente
3.Este dispositivo possui enrolamento e não possui medição de enrolamento.
4.A amplitude dos valores de resistência e tempo pode ser ajustada automaticamente de acordo com os valores de amostragem.
5. O dispositivo pode exibir claramente sob luz brilhante com recursos de LCD colorido sensível ao toque de sete- polegadas de alto brilho, permitindo aos usuários alternar entre chinês e inglês.
6.O dispositivo pode salvar automaticamente 500 grupos de dados.
7.O instrumento possui uma fonte de alimentação de bateria de lítio integrada, que é conveniente para uso externo.
8. O instrumento pode ser conectado a uma impressora externa para imprimir dados de medição, o que é conveniente para escritórios sem papel.

1. Manutenção Preventiva de Subestações
Inspeção de rotina: de acordo com as regulamentações de testes preventivos para equipamentos de energia, testes dinâmicos são realizados periodicamente nos-comutadores de derivação em carga (OLTCs) dos-transformadores principais em serviço para estabelecer registros de integridade abrangentes.
Avaliação da condição: Ao comparar formas de onda históricas, o grau de desgaste dos contatos e as tendências na resistência de transição são avaliados, permitindo a detecção precoce de possíveis riscos de falha.
2. Diagnóstico de falhas e solução de problemas
Tratamento de anomalias: Quando um transformador sofre ativação do relé de gás, resultados anormais de Análise de Gás Dissolvido (DGA) (por exemplo, níveis elevados de acetileno) ou falhas na regulação de tensão, um testador dedicado é utilizado para identificar rapidamente se o problema decorre de uma falha interna no comutador de derivação.
Identificação do tipo de falha: A análise da forma de onda permite a identificação de assinaturas de falha características, como "sinterização de contato", "quebra de mola", "quebra de isolamento" e "bloqueio de mecanismo".
3. Comissionamento de novos equipamentos e aceitação de revisão
Inspeção de fábrica/entrada: verifica se o desempenho de fábrica do comutador de derivação em um transformador recém-adquirido atende aos critérios de aceitação.
Aceitação pós{0}}revisão: após uma grande revisão ou substituição de componentes do comutador, testes dinâmicos são realizados para validar a qualidade do reparo e garantir uma operação segura após o-comissionamento.
4. Toque em Compatibilidade do tipo de trocador
Comutadores de derivação-tipo resistor: mede valores de resistência de transição e formas de onda durante o processo de comutação.
Comutadores de derivação-tipo reator: analisa a sequência de comutação e as formas de onda da corrente do ramo do reator.
Tipos imersos em vácuo/óleo-: Aplicáveis ​​para testar comutadores utilizando vários meios-de extinção de arco.

Quais cuidados devem ser observados durante o uso?
Avisos de segurança
Teste sob carga estritamente proibido: É absolutamente proibido realizar testes enquanto o transformador estiver operando sob carga. Para fins de teste, o transformador deve ser retirado de serviço e deve-se garantir que tanto o lado de alta-tensão quanto o de baixa-tensão foram desconectados de suas respectivas cargas.
Aterramento confiável: Antes do teste, é obrigatório garantir que o ponto neutro do transformador, seu invólucro e o invólucro do instrumento de teste estejam aterrados de forma confiável.
Descarga de-alta tensão: Após a conclusão do teste, a carga indutiva residual pode permanecer dentro dos enrolamentos do transformador. É essencial descarregar totalmente esses enrolamentos-utilizando a função de descarga do instrumento de teste ou empregando uma haste de descarga dedicada-para evitar lesões causadas pela força eletromotriz reversa.

O que é serviço?



Consulta de seleção de modelo: Com base na capacidade do transformador, nível de tensão e tipo de comutador do usuário (por exemplo, marcas como MR, UC, ABB), recomendamos as faixas de corrente de teste e configurações funcionais apropriadas.
Soluções técnicas personalizadas: Para modelos especializados de comutadores (por exemplo, projetos específicos de tipo de reator), fornecemos esquemas de fiação de teste personalizados e modelos de análise de forma de onda.
Orientação de conformidade padrão: respondemos a dúvidas sobre os requisitos de padrões como DL/T 846.6, *Diretrizes para testes de comutadores em-carga-* e auxiliamos os usuários na formulação de planos de teste que atendam às especificações relevantes.
Demonstrações de produtos: oferecemos demonstrações-no local ou em vídeo para ilustrar como identificar falhas típicas-como erosão de contato ou molas quebradas-por meio da análise de formas de onda.



Q1: Por que a "resistência dinâmica" de um comutador de derivação em-carga (OLTC) é medida em vez de sua resistência estática?
R: A medição da resistência estática (como aquela realizada por um testador de resistência CC) só pode refletir a resistência do contato depois que os contatos estiverem fechados; ele não pode revelar a condição do dispositivo durante o processo de comutação real. Durante o instante da comutação, um OLTC passa por um resistor de transição; se os contatos estiverem com defeito ou o mecanismo mecânico travar neste momento, poderá ocorrer arco voltaico ou superaquecimento. A medição de resistência dinâmica registra a curva de variação de resistência ao longo de todo o processo de comutação, permitindo assim a detecção de falhas mecânicas e problemas de contato de transição que as medições estáticas não conseguiriam identificar.

Q2: O que representa o pico de "resistência de transição" na forma de onda de teste?
R: Durante o processo de comutação de um comutador resistivo, a corrente deve fluir através de um resistor de transição para facilitar a comutação. O pico na forma de onda representa o valor real da resistência deste resistor de transição. Se o pico for excessivamente alto, indica mau contato ou ablação dos contatos de transição; inversamente, se o pico for muito baixo ou ausente, poderá sugerir um curto-circuito nos contatos de transição ou uma operação mecânica anormal (como uma etapa ignorada).

Q3: Este testador pode detectar "falhas mecânicas" no comutador?
R: Sim, pode. Embora o teste meça especificamente a forma de onda da resistência, as falhas mecânicas são refletidas diretamente nas características dessa forma de onda. Por exemplo:

Tensão de mola insuficiente: Isto resulta num tempo de comutação prolongado e num alargamento dos "passos" dentro da forma de onda.
Bloqueio do mecanismo: Isso causa o aparecimento de instabilidade ou estagnação na borda ascendente da forma de onda.
Salto de contato: isso se manifesta como picos-de alta frequência ou "falhas" na forma de onda.
Portanto, a análise da forma de onda serve como um método eficaz para diagnosticar falhas mecânicas.
