é um dos principais fabricantes e fornecedores de transformador de teste de gás SF6 na China. Fique à vontade para vender produtos com desconto no atacado para venda aqui e obter cotação de nossa fábrica. Pedidos personalizados são bem-vindos.

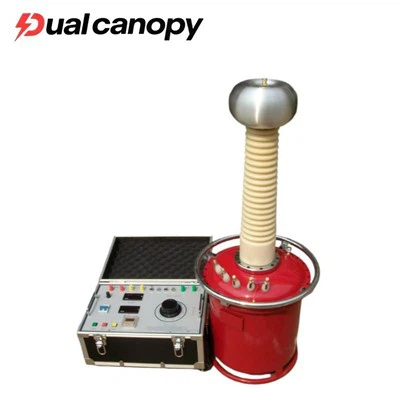

O que é transformador de teste de gás SF6?
O transformador de teste de gás SF6 serve como uma plataforma de teste de tensão suportável totalmente integrada, construída em torno do isolamento de gás SF6. Engenheiros e inspetores de qualidade confiam nele para testes de aceitação de fábrica de novos equipamentos, comissionamento de projetos em grande-escala e trabalhos de pesquisa em laboratórios de alta-tensão.
O sistema fornece saída de alta-tensão rigorosamente controlada juntamente com a aquisição de vários-parâmetros-em tempo real, agrupando tudo em um fluxo de trabalho estruturado de gerenciamento de dados. Os resultados dos testes fluem diretamente para relatórios formatados que se alinham aos padrões do setor, proporcionando aos usuários a precisão da medição e o rigor da documentação que os chãos de fábrica e as auditorias regulatórias exigem.
Ele se adapta naturalmente a ambientes onde a rastreabilidade é importante-seja isso significando rastrear o histórico de calibração, manter protocolos de teste consistentes entre turnos ou produzir documentação padronizada para transferências de clientes e revisão institucional.
O que são parâmetros do produto?
|
Especificação |
capacidade KVA |
Lado de baixa pressão |
Lado de alta pressão |
Medindo mudanças |
6 minutos Grau de aumento de temperatura |
Tensão de impedância |
Sem-carga atual |
Massa Kg |
||
|
TensãoV |
AtualA |
TensãoKV |
AtualmA |
|||||||
|
5/50 |
5 |
200 |
25 |
50 |
100 |
500 |
50 |
10％ |
<4％ |
40 |
|
10/50 |
10 |
200 |
50 |
50 |
200 |
500 |
50 |
10％ |
<4％ |
60 |
|
15/50 |
15 |
400 |
37.5 |
50 |
300 |
500 |
50 |
8％ |
<4％ |
70 |
|
20/50 |
20 |
400 |
50 |
50 |
400 |
500 |
50 |
8％ |
<4％ |
85 |
|
30/50 |
30 |
400 |
75 |
50 |
600 |
500 |
50 |
8％ |
<4％ |
100 |
|
50/50 |
50 |
400 |
125 |
50 |
1000 |
500 |
50 |
8％ |
<4％ |
120 |
|
5/100 |
5 |
200 |
25 |
100 |
50 |
1000 |
50 |
10％ |
<4％ |
50 |
|
10/100 |
10 |
200 |
50 |
100 |
100 |
1000 |
50 |
10％ |
<4％ |
65 |
|
15/100 |
15 |
400 |
37.5 |
100 |
150 |
1000 |
50 |
8％ |
<4％ |
85 |
Quais são os cuidados de uso?
Implementação de procedimentos de segurança-no nível do sistema: para uso em laboratório/campo em grande-escala, os procedimentos operacionais de segurança-no nível do sistema devem ser estabelecidos, incluindo verificação de status de intertravamento, isolamento de área e controle de pessoal.
Estratégia de aumento de tensão-baseada em fase: para amostras de teste grandes, recomenda-se uma estratégia de aumento de tensão-baseada em fase. Cada estágio deve ser testado quanto à retenção de tensão antes de prosseguir para o próximo estágio para reduzir o risco de overshoot.
Requisitos ambientais para medições de precisão: A temperatura e a umidade do laboratório, o sistema de aterramento e as condições de blindagem afetam significativamente a precisão da medição. Recomenda-se estabelecer um ambiente de teste padronizado.
Verificação regular dos sistemas de intertravamento: Verifique as funções de controle de acesso/intertravamento de aterramento antes do uso para garantir a eficácia do mecanismo de proteção.
Procedimentos de descarga mais rigorosos para aplicações de grande-capacidade: equipamentos de SF6 têm grande capacidade e maior tempo e energia de descarga, exigindo adesão rigorosa a vários procedimentos de verificação de descarga.
Estabeleça documentação operacional completa: POPs padronizados e arquivos de registros de testes são recomendados para testes de fábrica/aceitação para facilitar a auditoria e a rastreabilidade.
Como realizar manutenção e conservação?
Inspeção regular do sistema de-alta tensão: Inspecione regularmente terminais de-alta tensão, tampas de blindagem, cabos e canais de medição; desligue imediatamente e repare quaisquer anormalidades encontradas.
Verificação do canal de medição de precisão: Verifique regularmente a precisão da medição usando peças padrão; calibre imediatamente qualquer desvio detectado.
Manutenção do sistema de refrigeração: inspecione regularmente os dutos de ar e o líquido refrigerante em sistemas-resfriados a ar/líquido-para garantir a eficiência da dissipação de calor.
Gerenciamento de software e dados: Faça backup regularmente dos dados do projeto no servidor; gerenciar versões de modelos de relatórios de maneira uniforme.
Calibração metrológica anual: A calibração metrológica anual é recomendada para aplicações de medição de precisão; reter certificados e registros de calibração.
Design da solução: Fornece soluções completas com base no tipo de amostra de teste, nível de tensão, capacidade, padrões de teste e requisitos de formato de relatório.
Verificação de conformidade padrão: Auxiliar na verificação de que o sistema atende aos padrões relevantes, como IEC/IEEE/GB (com base no modelo e na configuração).
Recomendações de planejamento de laboratório: forneça recomendações sobre sistemas de aterramento, arranjos de blindagem, intertravamentos de segurança e distâncias de segurança-no local.
Documentos de licitação: Folhas completas de parâmetros técnicos, listas de configuração, certificados de qualificação e estudos de caso típicos de projetos (na medida disponível).
Perguntas frequentes
Q1: O sistema suporta medição simultânea de descarga parcial (PD) e suporta testes de tensão?
R: Interface de detecção PD ou canal auxiliar podem ser fornecidos dependendo da configuração (detalhes específicos dependem do modelo e recursos opcionais).
P2: O sistema está em conformidade com os padrões de teste IEC 62271 relevantes?
R: Podemos fornecer uma declaração de conformidade e documentos de qualificação relevantes (sujeitos à configuração do modelo e aos requisitos padrão do seu projeto).
Q3: Grandes sistemas GIS têm capacitância muito grande; o sistema pode atender aos requisitos de carga?
R: A capacidade do sistema precisa ser combinada com base na capacitância equivalente do GIS e na tensão de teste. Forneça os parâmetros GIS e realizaremos cálculos e confirmação.
